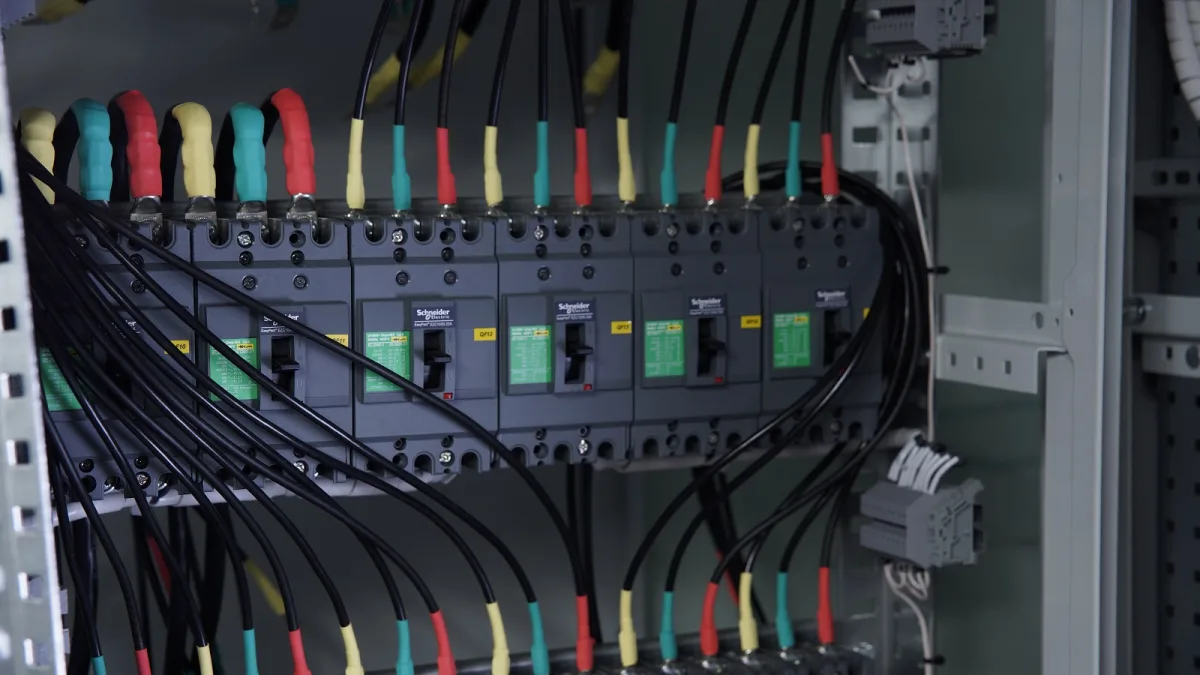

Шкафы управления силовым инженерным оборудованием в Санкт-Петербурге

Шкафы управления силовым инженерным оборудованием в СПб предназначены для распределения электроэнергии, автоматического управления и защиты мощных инженерных установок. Они применяются для насосов, вентиляции, отопления, компрессоров, электродвигателей, холодильных установок и другого оборудования коммерческих, промышленных и жилых объектов.

Компания Ma-system проектирует и изготавливает силовые шкафы управления под конкретные характеристики оборудования. При разработке учитываются мощность потребителей, количество агрегатов, режимы эксплуатации, требования к автоматизации и условия установки.

Назначение силовых шкафов управления

Силовой шкаф объединяет коммутационные, защитные и управляющие устройства. Он обеспечивает безопасную подачу питания, контролирует работу оборудования и автоматически реагирует на аварийные ситуации.

Основные функции шкафа:

• распределение электрической нагрузки;
• включение и отключение оборудования;
• защита от короткого замыкания;
• защита двигателей от перегрузки;
• контроль напряжения и силы тока;
• регулирование производительности;
• переключение между рабочим и резервным агрегатом;
• передача аварийных сигналов;
• дистанционное управление;
• учет времени работы оборудования.

Автоматизация помогает сократить количество аварий, продлить срок эксплуатации агрегатов и уменьшить расходы на электроэнергию.

Для какого оборудования изготавливаются шкафы

Управление насосными установками

Шкафы применяются в системах водоснабжения, водоотведения, отопления, пожаротушения и технологической перекачки жидкостей. Автоматика контролирует давление, уровень воды и состояние каждого насоса.

Можно предусмотреть последовательный запуск, чередование рабочих агрегатов, автоматическое включение резервного насоса и защиту от сухого хода.

Управление вентиляцией

Силовой шкаф контролирует вентиляторы, нагреватели, охладители, заслонки и клапаны. Система поддерживает заданные параметры воздуха, отслеживает состояние фильтров и формирует аварийные сигналы.

Такие решения востребованы на заводах, складах, в торговых центрах, ресторанах, офисах и жилых комплексах Санкт-Петербурга.

Управление системами отопления

Автоматика управляет котлами, циркуляционными насосами, смесительными узлами и теплообменниками. Оборудование включается по температуре, давлению, расписанию или сигналу диспетчерской системы.

Управление электродвигателями

Шкафы обеспечивают прямой или плавный пуск, остановку и регулирование скорости электродвигателей. Для управления используются контакторы, устройства плавного пуска и частотные преобразователи.

Решения подходят для конвейеров, станков, насосов, вентиляторов, компрессоров и других механизмов.

Управление компрессорами

Шкаф автоматики поддерживает необходимое давление, контролирует температуру и равномерно распределяет нагрузку между несколькими компрессорами. При неисправности основного агрегата может автоматически подключаться резервный.

Управление холодильным оборудованием

Система контролирует компрессоры, вентиляторы, насосы, температуру и давление. Аварийная сигнализация предупреждает оператора об отклонениях до возникновения критической неисправности.

Проектирование силовых шкафов в СПб

Разработка начинается с анализа технического задания, электрических характеристик и алгоритмов работы инженерного оборудования.

Проектирование включает:

• расчет мощности и электрической нагрузки;
• разработку принципиальной схемы;
• подготовку схем внешних подключений;
• подбор защитной и коммутационной аппаратуры;
• выбор контроллера и частотных преобразователей;
• расчет сечения проводников;
• разработку алгоритмов автоматизации;
• подготовку спецификации;
• определение размеров и степени защиты корпуса.

Если техническое задание отсутствует, специалисты Ma-system помогают сформировать требования и подобрать оптимальную конфигурацию.

Комплектация шкафов управления

В состав силового шкафа могут входить:

• вводные и групповые автоматические выключатели;
• предохранители и устройства защиты;
• контакторы и тепловые реле;
• частотные преобразователи;
• устройства плавного пуска;
• программируемые контроллеры;
• измерители напряжения и тока;
• реле контроля фаз;
• блоки питания;
• панели оператора HMI;
• модули удаленной связи;
• счетчики электроэнергии;
• световая и звуковая сигнализация;
• системы вентиляции и обогрева корпуса.

Комплектующие подбираются с учетом условий эксплуатации, температуры, влажности, запыленности и требуемого уровня автоматизации.

Производство и сборка шкафов

Изготовление выполняется по утвержденной проектной документации. Компоненты размещаются внутри корпуса с учетом теплового режима, безопасности и удобства обслуживания.

Этапы производства:

1. Подготовка корпуса и монтажной панели.
2. Установка силовых и управляющих компонентов.
3. Прокладка и маркировка проводов.
4. Подключение клеммных групп.
5. Программирование контроллера.
6. Настройка защитных устройств.
7. Проверка электрических цепей.
8. Тестирование рабочих и аварийных режимов.

Перед передачей заказчику проверяются логика управления, защитные функции, сигнализация и взаимодействие всех компонентов.

Диспетчеризация и удаленный контроль

Шкаф управления может быть подключен к общей системе диспетчеризации здания или предприятия. Оператор получает информацию о состоянии оборудования, электрической нагрузке и возникающих неисправностях.

Удаленно можно контролировать:

• работу основных и резервных агрегатов;
• давление, температуру и уровень;
• напряжение и потребляемый ток;
• состояние автоматических выключателей;
• аварии и предупреждения;
• время наработки оборудования;
• расход электроэнергии.

При необходимости система отправляет аварийные уведомления ответственному специалисту.

Монтаж и пусконаладочные работы

После изготовления шкаф доставляется на объект в Санкт-Петербурге или Ленинградской области, устанавливается и подключается к инженерному оборудованию.

Во время пусконаладки проверяется правильность подключения, настраиваются контроллеры и преобразователи частоты. Оборудование тестируется в ручном, автоматическом и аварийном режимах.

Заказать шкаф управления в Санкт-Петербурге

Стоимость изготовления зависит от мощности оборудования, количества подключаемых агрегатов, выбранных компонентов и сложности автоматизации. Индивидуальное проектирование позволяет подобрать функциональную комплектацию без ненужных расходов.

Ma-system предлагает разработку и производство шкафов управления силовым инженерным оборудованием в СПб для производств, коммерческих зданий, складов, котельных, насосных станций и инженерных объектов. Заказчик получает комплексное решение: проектирование, сборку, программирование, проверку, монтаж и запуск системы.
